新能源工厂室外静电地桩标准化施工流程：

适用锂电、储能、光伏组件新能源厂房，执行标准：GB50944-2013《防静电工程施工与质量验收规范》、GB12158-2024《防止静电事故通用要求》、GB50169 接地装置规范；新能源防爆车间独立 ESD 接地电阻常规≤4Ω，普通车间≤10Ω，独立静电地网与防雷地网间距≥20m。

今天我们来到一家新能源锂电池厂家，进行室外防静电地桩施工，下面是现场图片

垂直接地桩剖面结构

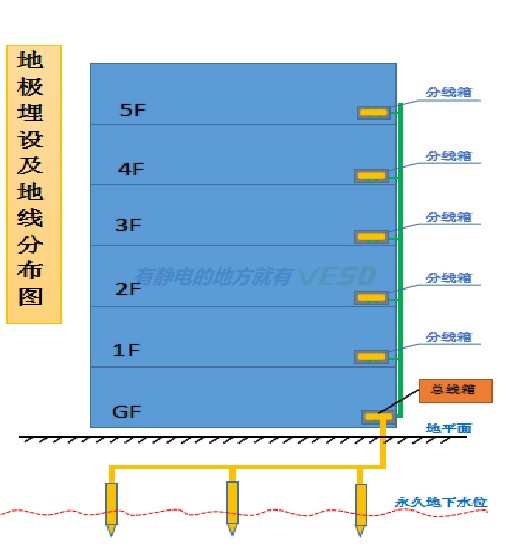

接地网布置示意图
一、施工前期准备（阶段 1）
1.1 现场勘测与图纸会审
测量土壤电阻率，判断是否需要降阻剂；排查地下给排水、电缆、燃气管道，标记避让区。
选址要求：
远离防雷接地网≥20m、建筑基础、行车主干道；
优先绿化带、空地，避开砂石、碎石高阻土壤；
易燃易爆电芯车间必须做独立静电接地网，严禁与电源零线、防雷地共用。
确定地网布局：一字型、鱼骨型、闭合环形（新能源厂房推荐环形散流效果更好），垂直接地极间距≥3m（最优 5m）。
1.2 材料进场检验（新能源防腐优先）
垂直接地极：铜包钢接地棒 Φ20×2000mm / ∠50×5×2500mm 热镀锌角钢；
水平连接体：40×4mm 热镀锌扁钢、95mm² 裸铜绞线；
引上线：25/35mm² 黄绿双色绝缘铜电缆；
辅材：放热焊粉、降阻剂、沥青防腐漆、PVC 穿线管、接地汇流箱、导电膏；
工具：接地电阻测试仪（三极法）、冲击钻、电焊机、打桩锤、扭矩扳手。
1.3 技术 + 安全交底
动火作业审批（放热焊接属于动火），锂电厂区提前检测可燃气体；
明确焊接防腐、埋深、电阻指标、隐蔽工程拍照留存要求。
二、现场放线、沟槽开挖（阶段 2）

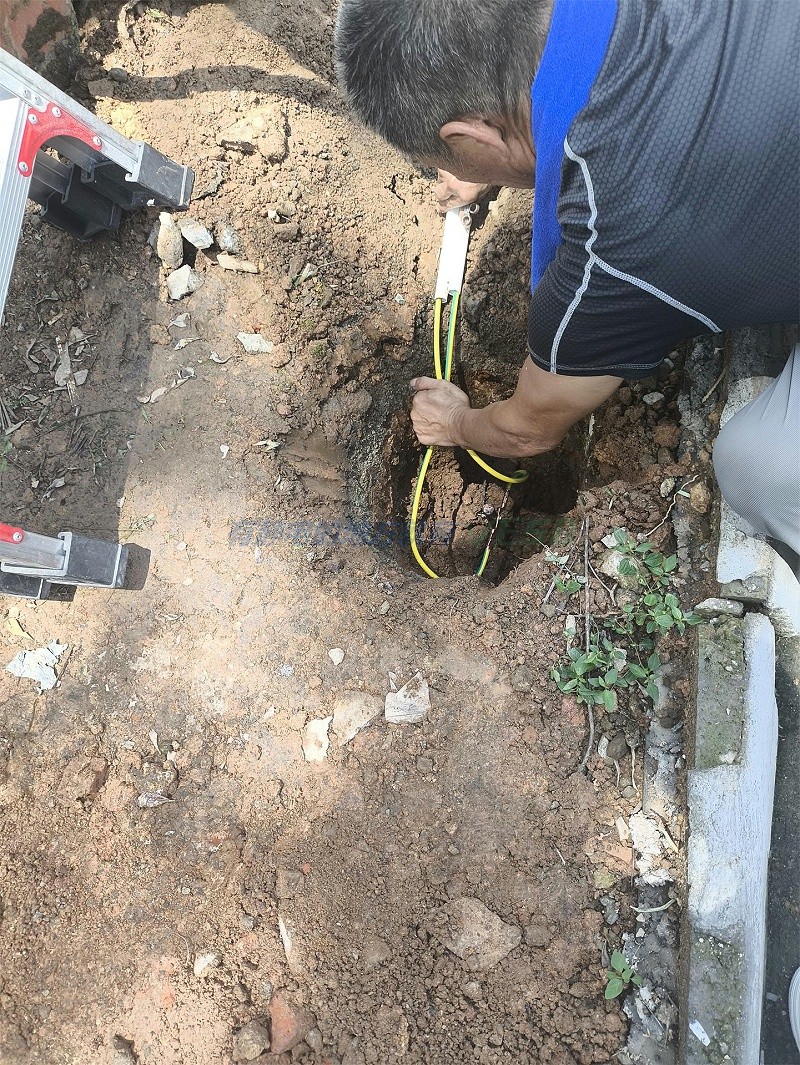

接地沟槽开挖现场

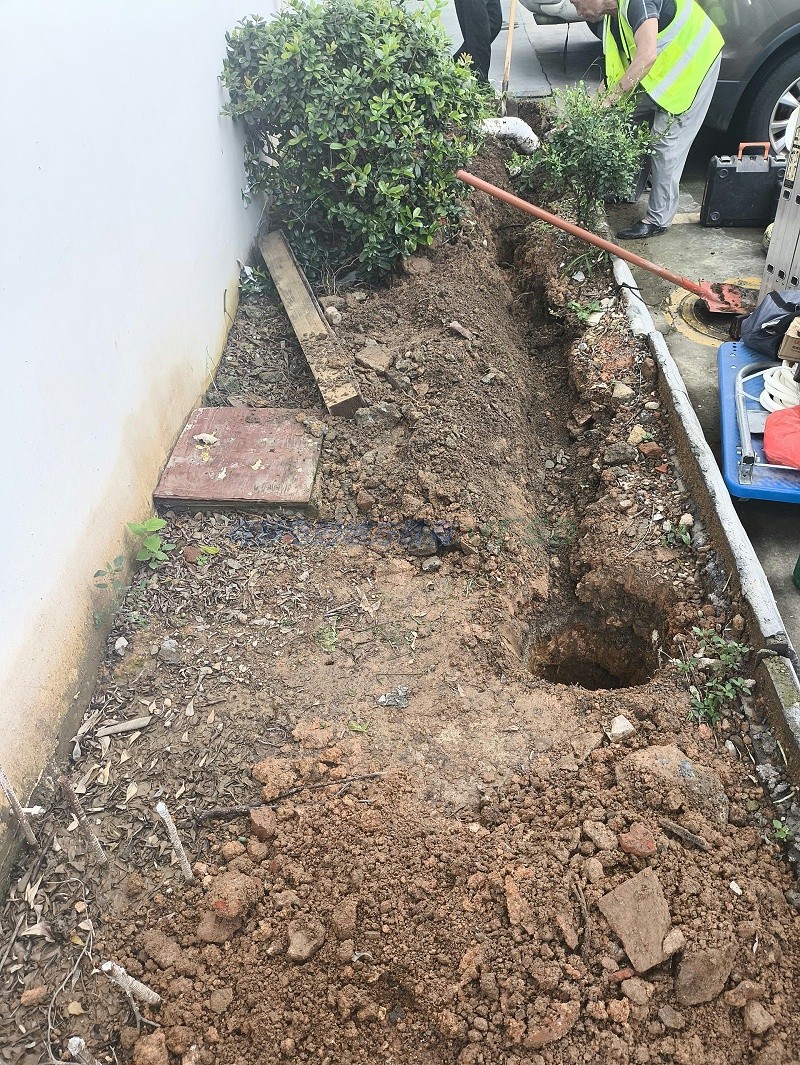

室外接地沟全貌
石灰放线标记接地沟、接地桩点位，复核与建筑物、管线距离。
沟槽标准尺寸：宽 0.5~0.8m，深度≥0.8m（冻土层地区埋深低于冻土层）；
垂直接地坑：直径 200mm、深度≥1.5m；
清理沟底石块、建筑垃圾，铺 100mm 细素土垫层，保证接地体贴合土壤。
三、垂直接地桩（地极）埋设（阶段 3）

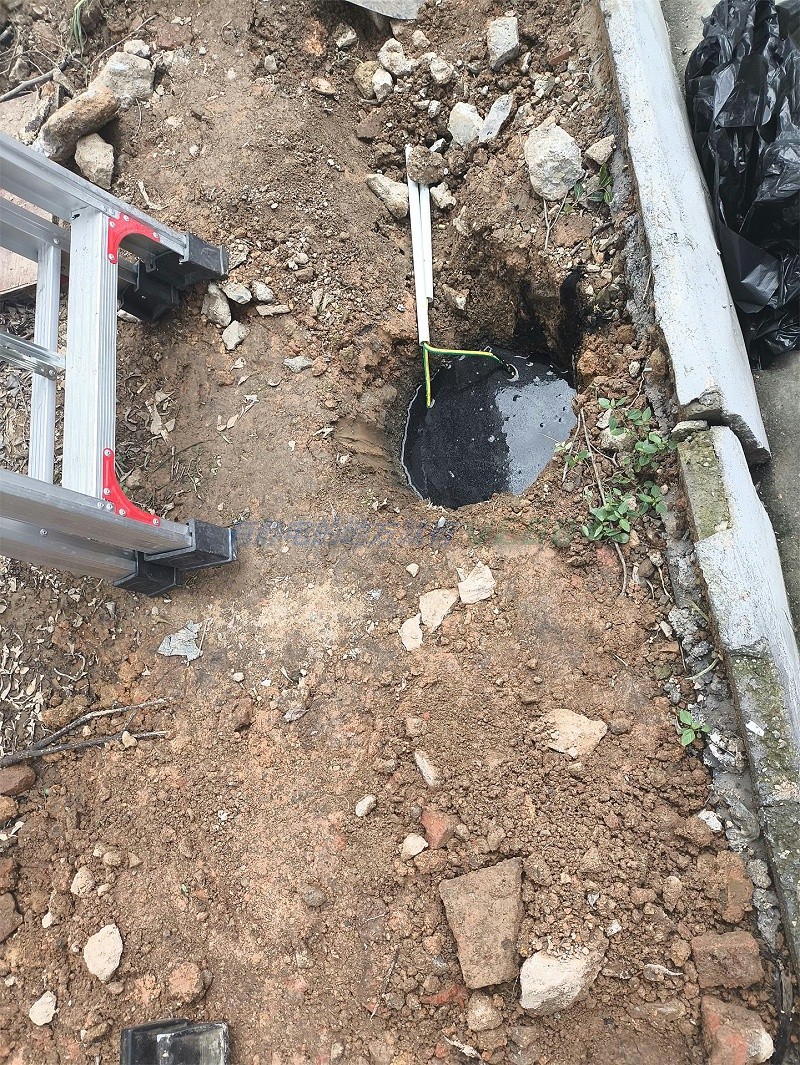

接地极填充降阻剂
垂直打入接地极，垂直度偏差≤1%，顶端距沟底 0.5~0.6m；
高电阻率土壤操作：
接地极居中放入坑内，搅拌降阻剂成浆体灌满坑壁间隙；
静置固化后覆盖细土，大幅降低接触电阻；
单组地桩完成后分段初测接地电阻，不达标立即增加接地极数量。
四、水平接地体连接、放热焊接（核心工序）
扁钢 / 铜绞线连接所有垂直接地极，形成连通地网；
焊接工艺（严禁普通电焊搭接，地下易锈蚀断路）：
放热熔焊为最优；扁钢搭接长度≥扁钢宽度 2 倍（≥80mm），双面满焊；
焊后彻底敲除焊渣，打磨金属面；
防腐处理：焊接处涂刷 2 道沥青防腐漆，缠绕防腐胶带；裸露铜件涂抹导电膏防氧化。
五、引上线预埋、穿管防护
引上线PVC套管敷设

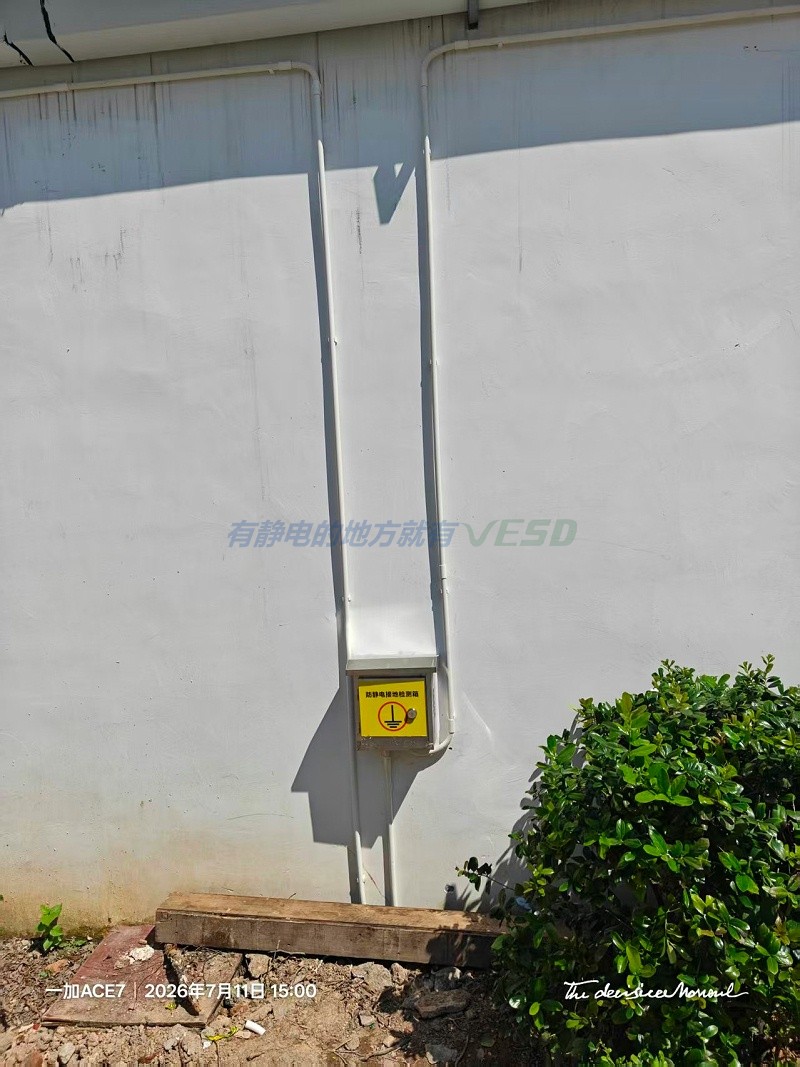

室外接地汇流箱

从接地网主干引出 35mm² 黄绿铜缆作为总引上线；
室外地面至墙体段穿 PVC / 镀锌钢管保护，埋深 0.7m 以上；穿墙处做防水封堵；
线缆沿厂房外墙敷设至一楼MEB 静电总等电位汇流箱，箱内固定 50mm² 铜排端子。
六、分层回填、隐蔽工程验收
回填顺序：先细土分层夯实（每层 20cm），禁止大块石头直接接触接地体；
回填至地面后恢复绿化、地坪；
隐蔽验收：沟槽封闭前拍摄地网全貌、焊接点位、降阻剂填充照片，记录分段电阻数据，监理签字存档。
七、整体接地电阻复测调试

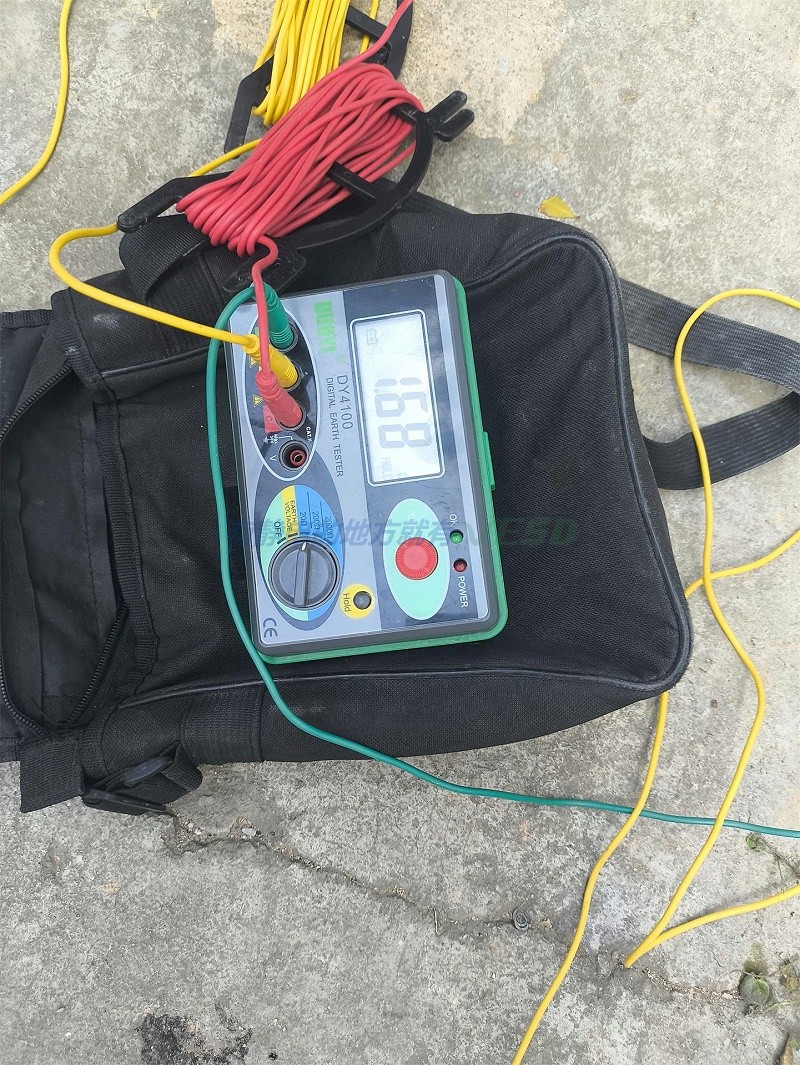

接地电阻三极法测试
全部回填完成 24h 后，使用三极法测整体静电接地电阻：
电芯 / 电解液防爆车间：≤4Ω；
普通组装、仓储车间：≤10Ω；
阻值超标整改方案：
增加垂直接地极数量；
开挖补充降阻剂；
扩大接地网环形面积。

八、标识、成品保护
外墙汇流箱张贴ESD 独立静电接地警示标识；地面引上线位置喷涂接地点位标记；
沟槽区域禁止重型车辆碾压，避免接地体断裂；
整理线缆，固定线槽，外露铜端子加盖防护盒。

九、竣工整体验收移交
资料归档：勘测记录、材料合格证、焊接照片、隐蔽验收单、接地电阻检测报告；
现场复核：所有设备、防静电地坪、工作台接地支线并联接入汇流箱（禁止串联接地）；
移交运维：告知每年雨季复测接地电阻、定期检查外墙引上线防腐。
新能源工厂施工关键禁忌（防爆重点）
禁止静电地桩与防雷、动力保护地共用一套地网；
地线不得串联，每台设备、防静电区域单独引线并联至汇流排；
地下接头严禁缠绕、螺栓压接替代放热焊接，长期地下潮湿易断路产生静电火花；
电芯车间施工动火必须隔离物料，配备灭火器材，专人监护。
