ESD在线实时监控系统在新能源电池车间的落地实例

一、应用场景：新能源电控/BMS/SMT 与电池组装车间

• BMS 控制板 SMT 贴片、ICT/FCT 测试、烧录工位
• 电机控制器 PC BA 装配与三防涂覆前工位
• 动力电池电芯装配、电解液注液、隔膜转运区
• 高压线束预装、传感器标定台

痛点：800V 平台下 IC 隐性损伤难追溯；人工点检腕带/台垫滞后；客诉与审厂压力大。

二、系统架构（四层）

• 人员：双回路防静电腕带（带耳机口）、脚踝环，测人体接地阻抗与脱落，阈值如腕带回路 ≤35 MΩ
• 设备：设备外壳/流水线接地监控仪（0–100 Ω），离子风机加离子平衡探头+电流传感器
• 台垫/地板：台垫对地电阻、地板表面电阻（10⁶–10⁹ Ω）
• 环境：场强仪（±200 V 以上事件捕获）、温湿度、部分工位接尘埃粒子

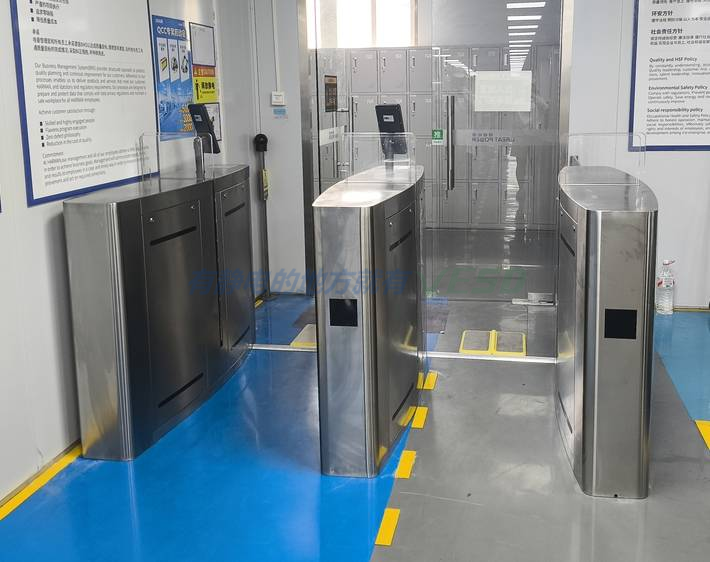

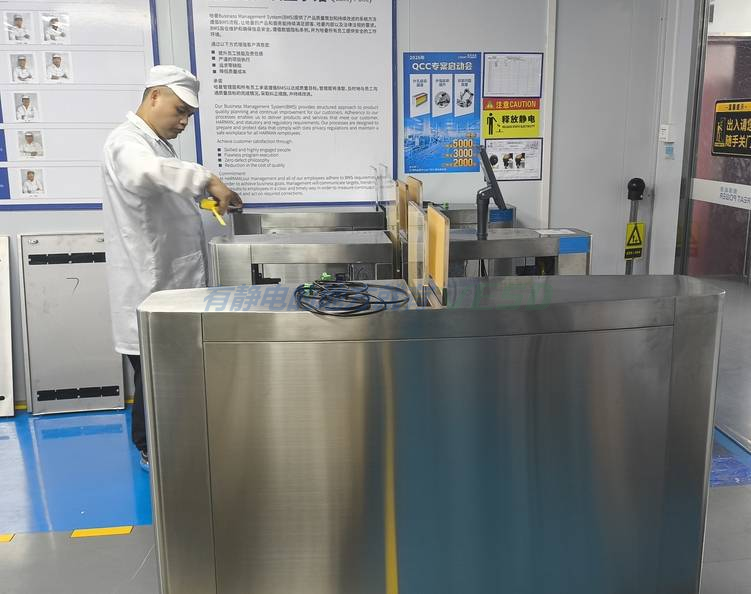

• 入口：人脸/刷卡 ESD 综合测试闸机（鞋+腕带+身份绑定）

三、实时监控与联动逻辑（实例片段）

• 腕带未接地：新员工入职第 1 周系统拦截 3 个工位未戴/虚戴腕带 → 工位蜂鸣+红灯，看板变红，班组长 30 秒内到场，事件写入该员工绩效与批次追溯链
• 离子风机失衡：平衡电压超 ±50 V → 系统弹窗提醒清洁放电针，同时建议调整风机位（运行 1 个月分析后重新布局高压区）
• 设备接地线松脱：接地电阻 >1 Ω 或断线 → 自动声光报警，可选联锁切工位电源
• 环境电位漂移：场强仪捕到 ±200 V 以上 ESD 事件 → 自动锁定该时段过站的产品批次，留待 QA 研判

• 超标停线（可选）：与 MES 联动，静电超标时自动暂停产线或触发维修工单

四、系统部署成效

1. 电芯因静电导致漏液率降 70%

3. 审厂：从“补纸质点检表”变为一键导出历史报警/维修/合格率报表

五、新能源车间落地要点（避坑）

1. 接地基准必须独立测：主接地网 ≤4 Ω，关键工位独立监测点，防电位反击
2. 无线选频段要避开产线射频：蓝牙 Mesh 仅适合密工位，跨区用 LoRa，有线 RS485 最稳
3. 阈值分工艺加载：SMT 贴片（敏感）和总装（较耐受）不能用同一套 ±200 V 标准
4. 必须绑 MES 才有价值：不绑批次号，ESD 数据只是“漂亮大屏”；绑了才能做 8D 追溯

5. 离子风机要监控“健康度”：不只测开没开，要测平衡电压/电流/针污染，否则风机假转发现不了
